Tanto o SoC (System on Chip) quanto o SiP (System in Package) são marcos importantes no desenvolvimento de circuitos integrados modernos, possibilitando a miniaturização, a eficiência e a integração de sistemas eletrônicos.

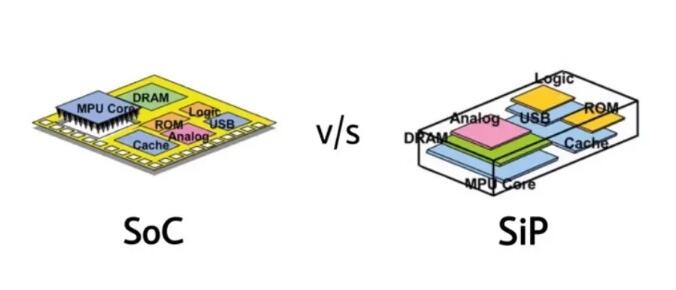

1. Definições e conceitos básicos de SoC e SiP
SoC (System on Chip) - Integração de todo o sistema em um único chip.

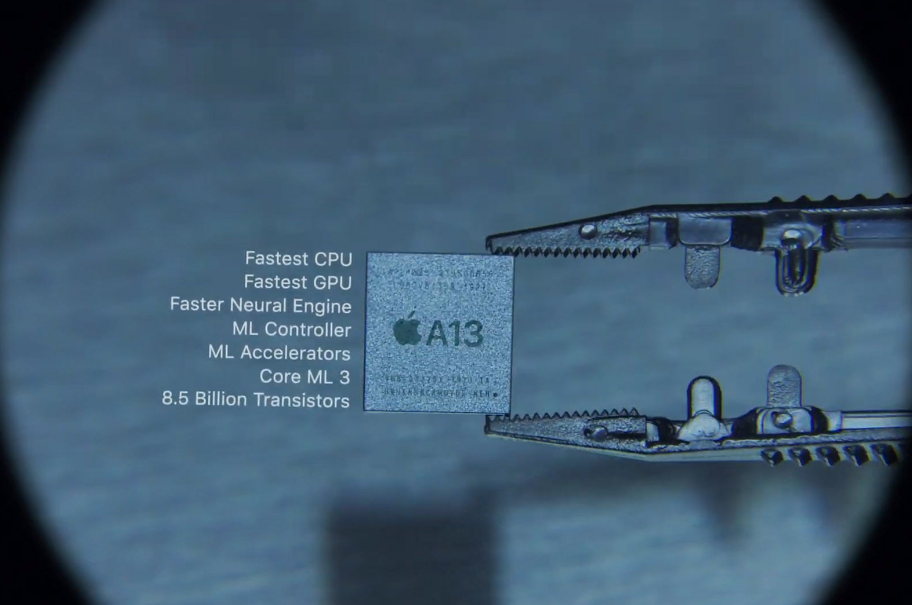

Um SoC (System-on-a-Chip) é como um arranha-céu, onde todos os módulos funcionais são projetados e integrados em um único chip físico. A ideia central de um SoC é integrar todos os componentes principais de um sistema eletrônico, incluindo o processador (CPU), memória, módulos de comunicação, circuitos analógicos, interfaces de sensores e vários outros módulos funcionais, em um único chip. As vantagens de um SoC residem em seu alto nível de integração e tamanho reduzido, proporcionando benefícios significativos em desempenho, consumo de energia e dimensões, tornando-o particularmente adequado para produtos de alto desempenho e com restrições de energia. Os processadores dos smartphones da Apple são exemplos de chips SoC.
Para ilustrar, um SoC é como um "superprédio" em uma cidade, onde todas as funções são projetadas internamente, e os vários módulos funcionais são como diferentes andares: alguns são áreas de escritório (processadores), alguns são áreas de entretenimento (memória) e alguns são redes de comunicação (interfaces de comunicação), todos concentrados no mesmo prédio (chip). Isso permite que todo o sistema opere em um único chip de silício, alcançando maior eficiência e desempenho.
SiP (System in Package) - Combinação de diferentes chips.

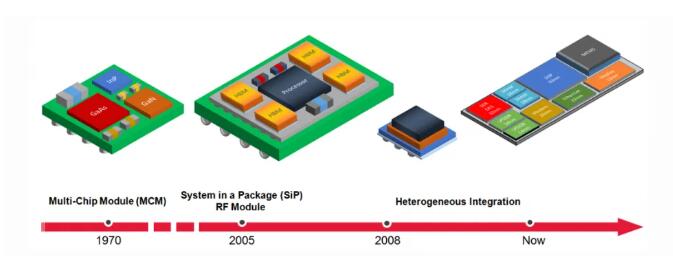

A abordagem da tecnologia SiP é diferente. Ela se assemelha mais à embalagem de múltiplos chips com funções distintas dentro do mesmo pacote físico. Seu foco é combinar múltiplos chips funcionais por meio da tecnologia de encapsulamento, em vez de integrá-los em um único chip como o SoC. O SiP permite que múltiplos chips (processadores, memória, chips de RF, etc.) sejam encapsulados lado a lado ou empilhados dentro do mesmo módulo, formando uma solução em nível de sistema.
O conceito de SiP pode ser comparado à montagem de uma caixa de ferramentas. A caixa de ferramentas pode conter diferentes ferramentas, como chaves de fenda, martelos e furadeiras. Embora sejam ferramentas independentes, elas são unificadas em uma única caixa para facilitar o uso. A vantagem dessa abordagem é que cada ferramenta pode ser desenvolvida e produzida separadamente, e elas podem ser "montadas" em um pacote de sistema conforme a necessidade, proporcionando flexibilidade e agilidade.
2. Características técnicas e diferenças entre SoC e SiP

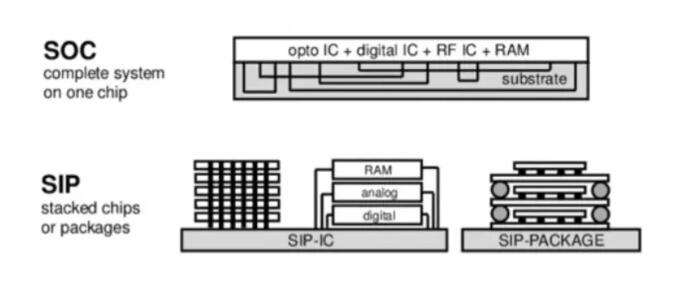

Diferenças nos métodos de integração:
SoC: Diferentes módulos funcionais (como CPU, memória, E/S, etc.) são projetados diretamente no mesmo chip de silício. Todos os módulos compartilham o mesmo processo subjacente e lógica de projeto, formando um sistema integrado.
SiP: Diferentes chips funcionais podem ser fabricados utilizando processos distintos e, em seguida, combinados em um único módulo de encapsulamento usando tecnologia de encapsulamento 3D para formar um sistema físico.
Complexidade e flexibilidade do projeto:
SoC: Como todos os módulos são integrados em um único chip, a complexidade do projeto é muito alta, especialmente para o projeto colaborativo de diferentes módulos, como digitais, analógicos, de RF e de memória. Isso exige que os engenheiros possuam amplas habilidades de projeto multidisciplinar. Além disso, se houver um problema de projeto com qualquer módulo no SoC, todo o chip pode precisar ser redesenhado, o que representa riscos significativos.
SiP: Em contraste, o SiP oferece maior flexibilidade de projeto. Diferentes módulos funcionais podem ser projetados e verificados separadamente antes de serem integrados em um sistema. Se surgir um problema com um módulo, apenas esse módulo precisa ser substituído, sem afetar as demais partes. Isso também permite maior velocidade de desenvolvimento e menor risco em comparação com o SoC.
Compatibilidade de processos e desafios:
SoC: A integração de diferentes funções, como digitais, analógicas e de radiofrequência (RF), em um único chip apresenta desafios significativos em termos de compatibilidade de processos. Diferentes módulos funcionais exigem processos de fabricação distintos; por exemplo, circuitos digitais necessitam de processos de alta velocidade e baixo consumo de energia, enquanto circuitos analógicos podem exigir um controle de tensão mais preciso. Alcançar a compatibilidade entre esses diferentes processos no mesmo chip é extremamente difícil.
SiP: Através da tecnologia de encapsulamento, o SiP pode integrar chips fabricados utilizando processos diferentes, resolvendo os problemas de compatibilidade de processos enfrentados pela tecnologia SoC. O SiP permite que múltiplos chips heterogêneos funcionem juntos no mesmo encapsulamento, mas os requisitos de precisão para a tecnologia de encapsulamento são elevados.
Ciclo e custos de P&D:
SoC: Como o SoC exige o projeto e a verificação de todos os módulos do zero, o ciclo de desenvolvimento é mais longo. Cada módulo deve passar por um rigoroso processo de projeto, verificação e testes, e todo o processo de desenvolvimento pode levar vários anos, resultando em custos elevados. No entanto, uma vez em produção em massa, o custo unitário é menor devido à alta integração.
SiP: O ciclo de P&D é mais curto para SiP. Como o SiP utiliza diretamente chips funcionais existentes e verificados para a embalagem, ele reduz o tempo necessário para o redesenho do módulo. Isso permite lançamentos de produtos mais rápidos e reduz significativamente os custos de P&D.
Desempenho e tamanho do sistema:
SoC: Como todos os módulos estão no mesmo chip, os atrasos de comunicação, as perdas de energia e a interferência de sinal são minimizados, conferindo ao SoC uma vantagem incomparável em desempenho e consumo de energia. Seu tamanho é mínimo, tornando-o particularmente adequado para aplicações com altos requisitos de desempenho e energia, como smartphones e chips de processamento de imagem.
SiP: Embora o nível de integração do SiP não seja tão alto quanto o do SoC, ele ainda consegue encapsular diferentes chips de forma compacta usando tecnologia de encapsulamento multicamadas, resultando em um tamanho menor em comparação com as soluções multichip tradicionais. Além disso, como os módulos são fisicamente encapsulados em vez de integrados no mesmo chip de silício, embora o desempenho possa não ser o mesmo de um SoC, ele ainda atende às necessidades da maioria das aplicações.
3. Cenários de aplicação para SoC e SiP
Cenários de aplicação para SoC:
Os SoCs são normalmente adequados para áreas com altos requisitos de tamanho, consumo de energia e desempenho. Por exemplo:
Smartphones: Os processadores em smartphones (como os chips da série A da Apple ou o Snapdragon da Qualcomm) geralmente são SoCs altamente integrados que incorporam CPU, GPU, unidades de processamento de IA, módulos de comunicação, etc., exigindo tanto alto desempenho quanto baixo consumo de energia.
Processamento de imagem: Em câmeras digitais e drones, as unidades de processamento de imagem geralmente exigem fortes capacidades de processamento paralelo e baixa latência, o que um SoC pode alcançar com eficácia.
Sistemas embarcados de alto desempenho: O SoC é particularmente adequado para dispositivos pequenos com requisitos rigorosos de eficiência energética, como dispositivos IoT e wearables.
Cenários de aplicação para SiP:
O SiP possui uma gama mais ampla de cenários de aplicação, sendo adequado para áreas que exigem desenvolvimento rápido e integração multifuncional, tais como:
Equipamentos de comunicação: Para estações base, roteadores, etc., o SiP pode integrar múltiplos processadores de sinal de RF e digitais, acelerando o ciclo de desenvolvimento do produto.
Eletrônicos de consumo: Para produtos como smartwatches e fones de ouvido Bluetooth, que têm ciclos de atualização rápidos, a tecnologia SiP permite lançamentos mais ágeis de novos recursos.
Eletrônica automotiva: Módulos de controle e sistemas de radar em sistemas automotivos podem utilizar a tecnologia SiP para integrar rapidamente diferentes módulos funcionais.
4. Tendências Futuras de Desenvolvimento de SoC e SiP
Tendências no desenvolvimento de SoC:
Os SoCs continuarão a evoluir em direção a uma maior integração e integração heterogênea, potencialmente envolvendo mais integração de processadores de IA, módulos de comunicação 5G e outras funções, impulsionando ainda mais a evolução de dispositivos inteligentes.
Tendências no desenvolvimento de SiP:

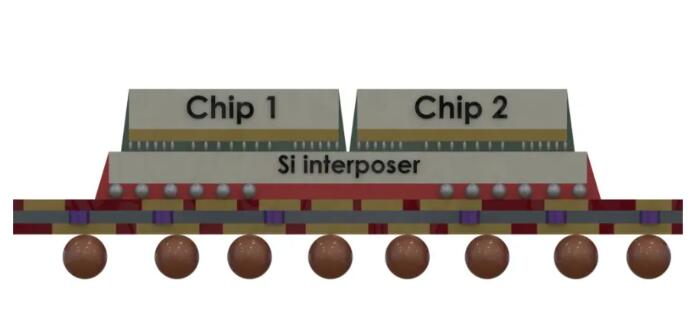

Os SiPs (Single-in-Package) dependerão cada vez mais de tecnologias avançadas de encapsulamento, como os avanços em encapsulamento 2.5D e 3D, para acondicionar chips com diferentes processos e funções de forma compacta, a fim de atender às demandas de um mercado em rápida transformação.
5. Conclusão
Um SoC (System-on-a-Chip) é como construir um arranha-céu multifuncional, concentrando todos os módulos funcionais em um único projeto, adequado para aplicações com requisitos extremamente altos de desempenho, tamanho e consumo de energia. Já um SiP (System-on-a-Chip), por outro lado, é como "empacotar" diferentes chips funcionais em um sistema, com foco em flexibilidade e desenvolvimento rápido, especialmente adequado para eletrônicos de consumo que exigem atualizações frequentes. Ambos têm seus pontos fortes: o SoC enfatiza o desempenho ideal do sistema e a otimização do tamanho, enquanto o SiP destaca a flexibilidade do sistema e a otimização do ciclo de desenvolvimento.
Data da publicação: 28/10/2024
